1.5. draw_bounding_boxes 함수 설계 및 inference 결과 확인

Deep Learning/TF Object Detection API

1.5. draw_bounding_boxes 함수 설계 및 inference 결과 확인

ballentain 2019. 7. 30. 21:49

pretrained model을 실행시켜서 결과 받아보는 과정까지 알아보았다.

이제는 detecting 결과를 이미지에 표현해주기만 하면 된다.

튜토리얼 코드를 봐보면

./object_detection/utils/visualization_utils.py 를 사용해서 그려주는 걸 볼 수 있는데

그냥 경험삼아 직접 한 번 구현해보고 싶어서 draw_bounding_boxes 함수를 만들었다.

1. class_info.txt 만들기

코드 설명에 앞서 class_info.txt를 만들어줄 필요가 있다.

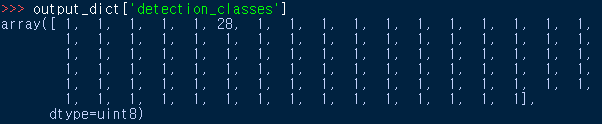

draw_bounding_boxes 함수는 class에 대한 정보를 text가 아닌 int로 반환해준다.

따라서 각 숫자가 어떤 class를 뜻하지는 지에 대한 정보가 필요하다.

visualization_utils.py 에서는

./object_detection/data/mscoco_label_map.pbtxt 를 기반으로 class info를 읽어들여 draw해주고 있어

나 또한 mscoco_label_map.pbtxt 를 참고해 class_info.txt를 만들어주었다.

2. draw bounding boxes

코드를 살펴보자.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
def draw_bounding_boxes(img, output_dict, class_info):
    height, width, _ = img.shape

    obj_index = output_dict['detection_scores'] > 0.5

    scores = output_dict['detection_scores'][obj_index]
    boxes = output_dict['detection_boxes'][obj_index]
    classes = output_dict['detection_classes'][obj_index]

    for box, cls, score in zip(boxes, classes, scores):
        # draw bounding box
        img = cv2.rectangle(img,
                            (int(box[1] * width), int(box[0] * height)),
                            (int(box[3] * width), int(box[2] * height)), class_info[cls][1], 8)

        # put class name & percentage
        object_info = class_info[cls][0] + ': ' + str(int(score * 100)) + '%'
        text_size, _ = cv2.getTextSize(text = object_info,
                                       fontFace = cv2.FONT_HERSHEY_SIMPLEX,
                                       fontScale = 0.9, thickness = 2)
        img = cv2.rectangle(img,
                            (int(box[1] * width), int(box[0] * height) - 25),
                            (int(box[1] * width) + text_size[0], int(box[0] * height)),
                            class_info[cls][1], -1)
        img = cv2.putText(img,
                          object_info,
                          (int(box[1] * width), int(box[0] * height)),
                          cv2.FONT_HERSHEY_SIMPLEX, 0.9, (0, 0, 0), 2)

    return img

class_info = {}
f = open('class_info.txt', 'r')
for line in f:
    info = line.split(', ')

    class_index = int(info[0])
    class_name = info[1]
    color = (int(info[2][1:]), int(info[3]), int(info[4].strip()[:-1]))

    class_info[class_index] = [class_name, color]
f.close()    Colored by Color Scripter
cs

Line 3
: detection_score가 0.5 이상인 것만 그리기 위해 threshold를 걸어주었다.
Line 11 ~ 13
: bounding box 정보를 원본이미지에 대한 비율값으로 주기 때문에
결과값을 height, width에 곱해줘서 bounding box를 그려주면 된다.

또한 class_info를 정수가 입력되면 관련 정보가 반환되도록 딕셔너리 형태로 만들었기 때문에
class_info[cls]와 같이 사용해주면 된다.
Line 17 ~ 28
: class name을 같이 표현해주기 위해 추가해줬다.

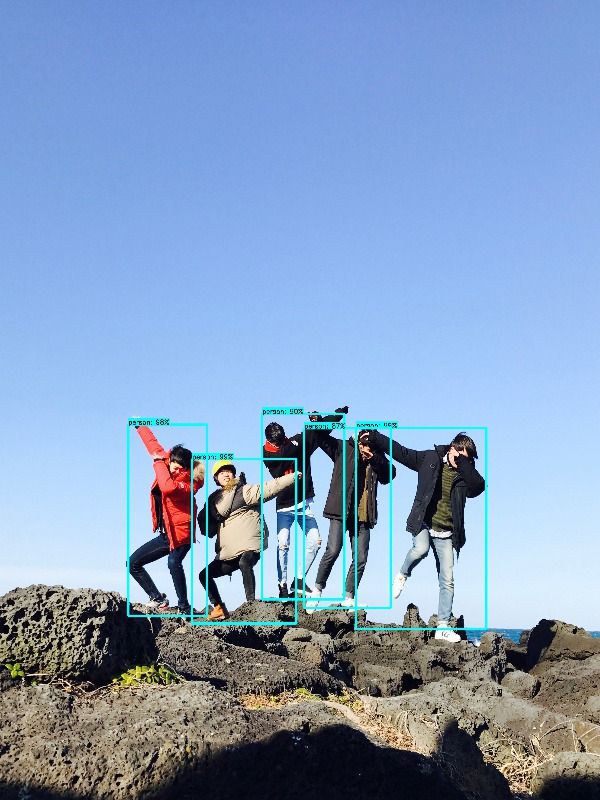

다음은 코드 전체와 detecting 결과 이미지이다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
import os
import tensorflow as tf

PRETRAINED_MODEL_PATH = './pretrained_model'
file_list = os.listdir(PRETRAINED_MODEL_PATH)

model_list = {}
num_model = 1
for file in file_list:
    if 'tar.gz' in file:
        continue

    model_list[num_model] = file
    num_model += 1

print('\n[ model list ]')
for key, value in model_list.items():
    print(str(key) + '.', value)


user_input = int(input('\n사용할 모델을 고르세요 : '))
model = model_list[user_input]

PATH_TO_FROZEN_GRAPH = PRETRAINED_MODEL_PATH + '/' + model + '/frozen_inference_graph.pb'

detection_graph = tf.Graph()
with detection_graph.as_default():

    od_graph_def = tf.GraphDef()

    with tf.gfile.GFile(PATH_TO_FROZEN_GRAPH, 'rb') as f:

        serialized_graph = f.read()
        od_graph_def.ParseFromString(serialized_graph)

        tf.import_graph_def(od_graph_def, name = "")
print('\n계산 그래프 로드 완료...\n')



import cv2
import numpy as np

def run_inference_for_single_image(image, graph):
    with tf.Session(graph = graph) as sess:

        input_tensor = graph.get_tensor_by_name('image_tensor:0')

        target_operation_names = ['num_detections', 'detection_boxes',
                                  'detection_scores', 'detection_classes', 'detection_masks']
        tensor_dict = {}
        for key in target_operation_names:
            op = None
            try:
                op = graph.get_operation_by_name(key)

            except:
                continue

            tensor = graph.get_tensor_by_name(op.outputs[0].name)
            tensor_dict[key] = tensor

        if 'detection_masks' in tensor_dict:
            detection_boxes = tf.squeeze(tensor_dict['detection_boxes'], [0])

        output_dict = sess.run(tensor_dict, feed_dict = {input_tensor : [image]})

        output_dict['num_detections'] = int(output_dict['num_detections'][0])
        output_dict['detection_classes'] = output_dict['detection_classes'][0].astype(np.uint8)
        output_dict['detection_boxes'] = output_dict['detection_boxes'][0]
        output_dict['detection_scores'] = output_dict['detection_scores'][0]

        return output_dict

def draw_bounding_boxes(img, output_dict, class_info):

    height, width, _ = img.shape

    obj_index = output_dict['detection_scores'] > 0.5

    scores = output_dict['detection_scores'][obj_index]
    boxes = output_dict['detection_boxes'][obj_index]
    classes = output_dict['detection_classes'][obj_index]

    for box, cls, score in zip(boxes, classes, scores):
        # draw bounding box
        img = cv2.rectangle(img,
                            (int(box[1] * width), int(box[0] * height)),
                            (int(box[3] * width), int(box[2] * height)), class_info[cls][1], 8)

        # put class name & percentage
        object_info = class_info[cls][0] + ': ' + str(int(score * 100)) + '%'
        text_size, _ = cv2.getTextSize(text = object_info,
                                       fontFace = cv2.FONT_HERSHEY_SIMPLEX,
                                       fontScale = 0.9, thickness = 2)
        img = cv2.rectangle(img,
                            (int(box[1] * width), int(box[0] * height) - 25),
                            (int(box[1] * width) + text_size[0], int(box[0] * height)),
                            class_info[cls][1], -1)
        img = cv2.putText(img,
                          object_info,
                          (int(box[1] * width), int(box[0] * height)),
                          cv2.FONT_HERSHEY_SIMPLEX, 0.9, (0, 0, 0), 2)

    return img


PATH_TO_TEST_IMAGE = 'test_images'
n_images = len(os.listdir(PATH_TO_TEST_IMAGE))
TEST_IMAGE_PATHS = [os.path.join(PATH_TO_TEST_IMAGE, 'test_image_{}.jpg' .format(i)) for i in range(n_images)]
print('분석 대상 이미지 경로 지정 완료...')

class_info = {}
f = open('class_info.txt', 'r')
for line in f:
    info = line.split(', ')

    class_index = int(info[0])
    class_name = info[1]
    color = (int(info[2][1:]), int(info[3]), int(info[4].strip()[:-1]))

    class_info[class_index] = [class_name, color]
f.close()


for image_path in TEST_IMAGE_PATHS:
    img = cv2.imread(image_path)

    output_dict = run_inference_for_single_image(img, detection_graph)

    result = draw_bounding_boxes(img, output_dict, class_info)

    test = cv2.resize(result, (600, 800))
    cv2.imshow(os.path.basename(image_path), test)  Colored by Color Scripter
cs

pretrained object detection model을 사용해서 원하는 이미지를 detecting하는 방법에 대해 알아보았다.

다음 글에서는 retrain하는 방법에 대해 알아보도록 하겠다.
